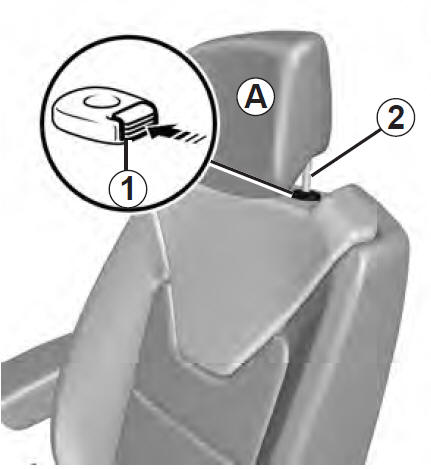

Pour monter l’appui-tête
Tirez l’appui-tête vers le haut jusqu’à la hauteur désirée. Assurez-vous de son bon verrouillage.
Pour descendre l’appui-tête
Appuyez sur le bouton 1 et accompagnez l’appui-tête dans sa descente jusqu’à la hauteur désirée. Assurezvous de son bon verrouillage.
Pour enlever l’appui-tête
Montez l’appui-tête dans sa position la plus haute (inclinez le dossier vers l’arrière si nécessaire). Appuyez sur le bouton 1 et levez l’appui-tête jusqu’à le libérer.
Pour remettre l’appui-tête
Introduisez les tiges de l’appui-tête dans les fourreaux (inclinez le dossier vers l’arrière si nécessaire). Enfoncez l’appui-tête jusqu’à son blocage puis appuyez sur le bouton 1 pour régler suivant la hauteur désirée. Vérifiez le bon verrouillage de chaque tige 2 sur le dossier du siège.

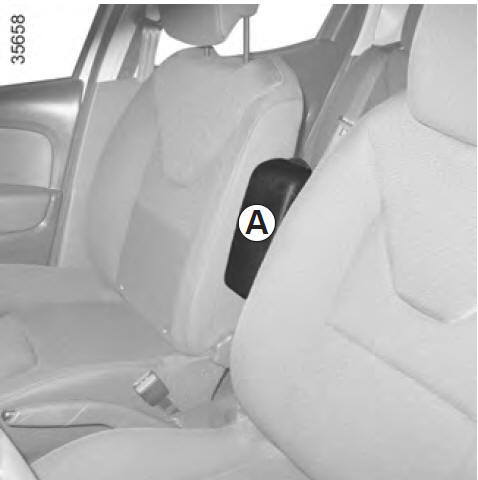

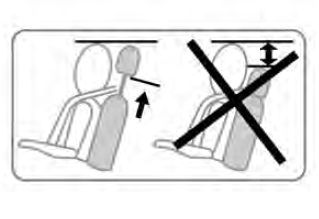

L’appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement : le haut de l’appui-tête doit se situer le plus proche possible du sommet de la tête et la distance entre la tête et la partie A doit être minimale |

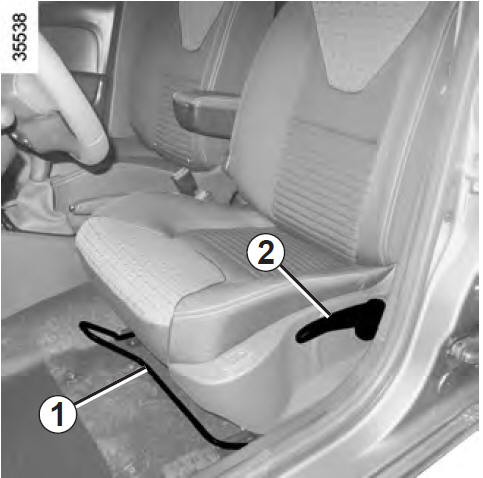

Pour avancer ou reculer le siège
Levez la poignée 1 pour déverrouiller. À la position choisie, relâchez-la et assurez- vous du bon verrouillage du siège.
Pour des
raisons de sécurité,
effectuez ces réglages
véhicule à l’arrêt.
Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation. |
Pour monter ou descendre l’assise du siège
Manoeuvrez le levier 2 autant de fois que nécessaire vers le haut ou vers le bas.

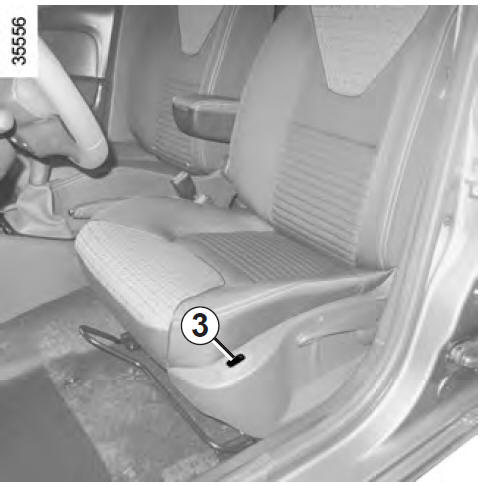

Sièges chauffants
Contact mis, appuyez sur le contacteur 3 du siège désiré. Le témoin intégré au contacteur s’allume.
Le système, qui est thermostaté, régule le chauffage et le désactive si nécessaire.

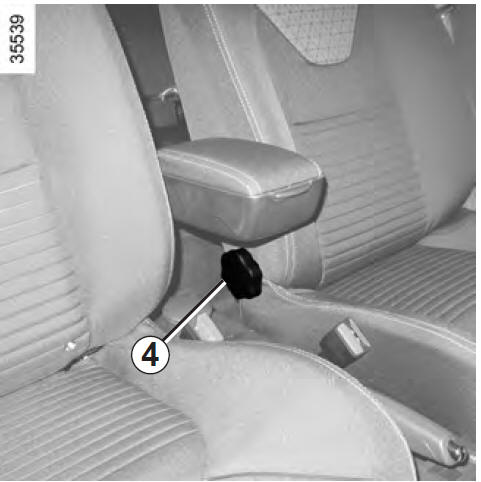

Pour incliner le dossier
Tournez la molette 4 et inclinez le dossier jusqu’à la position désirée.
Pour ne pas gêner l’efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. |

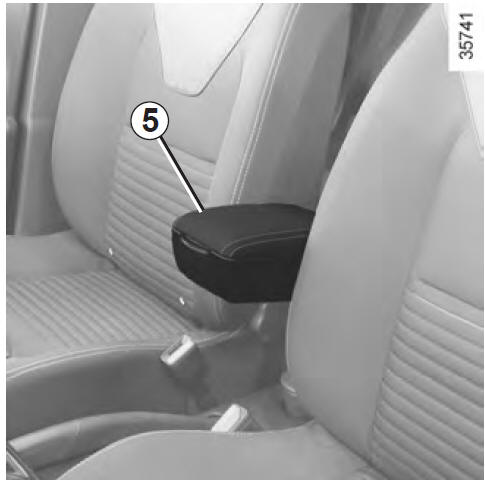

Accoudoir central 5
Pour régler l’accoudoir vers le haut
Soulevez l’accoudoir jusqu’à la position désirée.
Pour régler l’accoudoir vers le bas
Remontez l’accoudoir jusqu’à la position de rangement le long du dossier puis rabaissez le.
Pour ranger l’accoudoir
Remontez l’accoudoir jusqu’à la position de rangement A. Assurez-vous de son bon verrouillage.
Barres de toit / Becquet
Accès aux points de fixation
Ouvrez les portes. Derrière le joint 2, se
trouvent les vis d’obturation 1 qui protègent
les emplacements pour les vis de
support.
Lors du montage des barres de toit,
remplacez les vis d’obturation par les
vis de support livré ...
Tableau de bord
Connecteur rouge 15 voies
GPL (Réactiver le témoin DEL)
Non utilisé
Pare-brise dégivrant(non utilisé)
Signal de la vitesse du moteur
Terre de l'unité de gradation du panneau
Signal de consommation de carburant
...
Tension courroie distribution
ATTENTIONLa procédure de tensionnage d'une courroie
constitue une
intervention importante car elle détermine la durée de vie de la
courroie.
L'utilisation du fréquencemètre Mot. 1505 est dès lors essentielle afin
d'appliquer la tensio ...
